Wat is een wielnaaf-verschildrukgietvorm en hoe werkt deze?

In de steeds evoluerende wereld van de autoproductie zijn precisietechniek en kostenefficiëntie van cruciaal belang. Een van de meest kritische componenten in de ophanging en wielmontage van elk voertuig is de wielnaaf . De wielnaaf fungeert als verbindingspunt tussen het wiel en het voertuig, waardoor een soepele rotatie en lastoverdracht mogelijk is. Als zodanig moeten het ontwerp en de productie voldoen aan strikte prestatie- en veiligheidsnormen. Om dit te bereiken, zijn moderne productietechnieken zoals drukverschilgieten hebben een revolutie teweeggebracht in de manier waarop wielnaven worden gemaakt.

Wat is differentieeldrukgieten?

Voordat we ingaan op de specifieke kenmerken van drukverschilgietmatrijzen voor wielnaven, is het essentieel om te begrijpen wat drukverschilgieten (DPC) is.

Differentiële drukgieten uitgelegd

Differentiële druk gieten is een gespecialiseerde techniek die wordt gebruikt om metalen met hoge precisie en uitstekende mechanische eigenschappen te gieten. Bij dit proces wordt gesmolten metaal door middel van druk in een mal geperst. Het belangrijkste onderscheidende kenmerk van deze methode is dat er sprake is van een drukverschil, in wezen een drukverschil tussen de vormholte en de omringende omgeving.

Bij traditionele zwaartekrachtgietmethoden wordt gesmolten metaal in een mal gegoten, waarbij de zwaartekracht wordt gebruikt om de malholte te vullen. Daarentegen drukverschilgieten maakt gebruik van gecontroleerde luchtdruk (positief of negatief) om de stroom gesmolten metaal te verbeteren, waardoor een volledige vulling van de mal wordt gegarandeerd en de kans op defecten zoals luchtbellen, holtes en krimp wordt verminderd.

Hoe differentieeldrukgieten werkt

Het drukverschilgietproces werkt als volgt:

1. Vormvoorbereiding : De mal wordt in een drukkamer geplaatst, waar deze wordt afgedicht om luchtlekken te voorkomen.
2. Injectie van gesmolten metaal : Gesmolten metaal wordt onder druk in de mal geïnjecteerd, wat ervoor zorgt dat zelfs de meest ingewikkelde delen van de mal gelijkmatig en zonder gaten worden gevuld.
3. Stolling onder druk : Terwijl het metaal afkoelt en stolt, zorgt de druk in de mal ervoor dat de metaalstroom gelijkmatig blijft, waardoor defecten tijdens het koelproces worden voorkomen.
4. Schimmel verwijderen : Nadat het metaal is gestold, wordt de mal geopend en wordt het gegoten onderdeel verwijderd. Het drukverschil zorgt ervoor dat het onderdeel solide en van hoge kwaliteit is.

De belangrijkste voordelen van gieten onder druk zijn het vermogen om onderdelen te maken met een hoge maatnauwkeurigheid, minder defecten en verbeterde mechanische eigenschappen. Deze voordelen maken het bijzonder geschikt voor de productie van complexe componenten zoals wielnaven.

Wat is een wielnaaf-verschildrukgietmatrijs?

A wielnaaf differential pressure casting mold is een speciaal ontworpen mal die wordt gebruikt voor het drukverschilgietproces om wielnaven te maken. Wielnaven zijn integrale componenten in voertuigen en vormen de interface tussen het wiel en de as. Omdat wielnaven aanzienlijke mechanische spanningen moeten kunnen weerstaan, zoals die veroorzaakt door remmen, draaien en accelereren, is het van cruciaal belang dat ze zijn gemaakt van zeer sterke materialen met nauwkeurige geometrieën.

Ontwerp en kenmerken van een wielnaafvorm

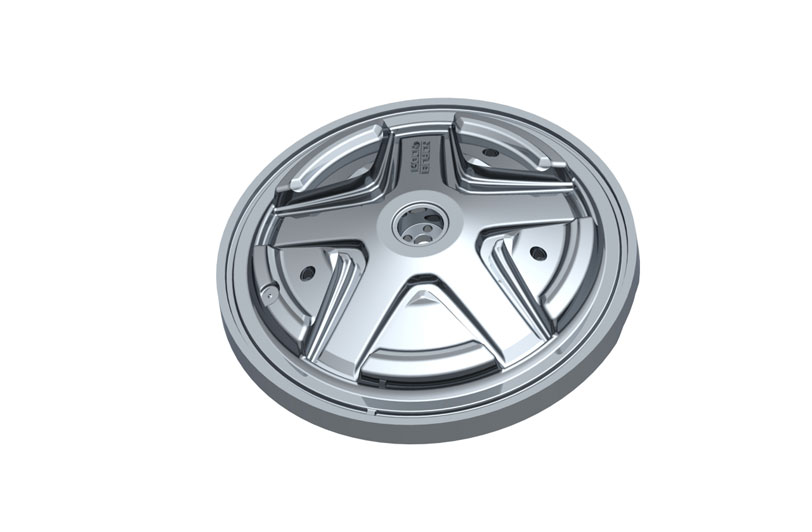

De mal die wordt gebruikt bij het drukverschilgieten voor wielnaven is ontworpen met nauwgezette aandacht voor detail. Het is gemaakt van zeer sterke materialen die bestand zijn tegen zowel de hoge temperaturen van gesmolten metaal als de druk die gepaard gaat met het gietproces. Het ontwerp van de mal weerspiegelt doorgaans de uiteindelijke vorm en grootte van de wielnaaf, inclusief boutgaten, ingewikkelde oppervlakken en de centrale lagerinterface.

Enkele belangrijke ontwerpkenmerken van een drukverschilgietmatrijs voor een wielnaaf zijn onder meer:

• Drukkamer : De mal is ondergebracht in een drukkamer die het noodzakelijke drukverschil kan genereren om het gesmolten metaal in de mal te dwingen.
• Ontluchtingssysteem : Een zorgvuldig ontworpen ontluchtingssysteem zorgt ervoor dat tijdens het vulproces gassen en lucht uit de matrijsholte worden verdreven, waardoor defecten worden voorkomen.
• Koelkanalen : De mal heeft ingebedde koelkanalen die het koelproces van het metaal regelen, wat essentieel is om defecten zoals scheuren of kromtrekken te voorkomen.
• Uitwerpmechanisme : Zodra de wielnaaf is afgekoeld en gestold, wordt een uitwerpmechanisme gebruikt om het onderdeel uit de mal te verwijderen zonder het te beschadigen.

De mal is ook met hoge precisie ontworpen, omdat wielnaven vaak nauwe toleranties hebben die moeten worden gehandhaafd om de onderdelen correct te laten functioneren in het ophangingssysteem van het voertuig.

Hoe werkt een gietvorm met differentiële druk in de wielnaaf?

De werking van een wielnaaf differential pressure casting mold volgt een reeks zorgvuldig gecontroleerde stappen. Deze stappen zijn essentieel om ervoor te zorgen dat de uiteindelijke wielnaaf de noodzakelijke sterkte, duurzaamheid en maatnauwkeurigheid heeft die vereist is voor toepassing in voertuigen. Laten we dieper ingaan op hoe het proces zich ontvouwt.

1. Vormvoorbereiding

Voordat het gietproces begint, moet de mal goed worden voorbereid. Dit omvat het reinigen en inspecteren van de mal om er zeker van te zijn dat er geen defecten zijn die het gietproces kunnen verstoren. Bovendien is de mal voorzien van een losmiddel, wat helpt bij het verwijderen van het gegoten onderdeel nadat het is afgekoeld. Deze coating voorkomt ook dat gesmolten metaal aan de oppervlakken van de mal blijft kleven, waardoor de kans op defecten wordt verkleind.

Vervolgens wordt de mal in de mal geplaatst druk kamer , waar het goed is afgesloten. Deze stap is cruciaal voor het creëren van het drukverschil dat het gesmolten metaal in de vormholte zal drijven.

2. Injectie van gesmolten metaal

Zodra de mal in de drukkamer is vastgezet, gesmolten metaal (meestal een legering zoals aluminium, magnesium of andere metalen met hoge sterkte) wordt in de vormholte geïnjecteerd. Bij het gietproces onder drukverschil wordt het gesmolten metaal met gecontroleerde luchtdruk in de mal geduwd. Dit verschildruk wordt zorgvuldig beheerd om ervoor te zorgen dat het gesmolten metaal gelijkmatig vloeit en alle delen van de mal vult, inclusief dunne wanden en complexe geometrieën zoals boutgaten of groeven.

De druk dwingt het metaal om de mal volledig en gelijkmatig te vullen. Dit is een cruciale stap, omdat het onvolledig vullen van de mal kan leiden tot defecten zoals holtes of zwakke plekken in het eindproduct. De gecontroleerde druk zorgt ervoor dat deze problemen tot een minimum worden beperkt.

3. Stolling onder druk

Zodra het gesmolten metaal in de mal is geïnjecteerd, begint het af te koelen en te stollen. De verschildruk dat tijdens het stollen behouden blijft, zorgt ervoor dat het metaal gelijkmatig afkoelt, waardoor de vorming van defecten zoals scheuren of kromtrekken wordt voorkomen. De druk zorgt er ook voor dat het metaal stevig in de vormholte blijft zitten, waardoor een dicht, stevig eindproduct wordt gegarandeerd.

Het koelproces wordt beheerd via de koelkanalen ingebed in de mal. Deze kanalen circuleren koelvloeistof om de snelheid te regelen waarmee het gesmolten metaal stolt. Een goede koeling is essentieel om interne spanningen of ongelijkmatige verharding te voorkomen, die de sterkte en integriteit van de wielnaaf in gevaar kunnen brengen.

4. Vorm openen en onderdelen verwijderen

Zodra de wielnaaf is gestold, wordt de mal voorzichtig geopend en wordt het gietstuk verwijderd. Afhankelijk van het matrijsontwerp kan een uitwerpsysteem kan worden gebruikt om de verharde wielnaaf zonder schade uit de mal te duwen. De verschildruk aangebracht tijdens het gieten zorgt ervoor dat de wielnaaf met een hoge maatnauwkeurigheid naar buiten komt, waardoor een minimale afwerking na het gieten vereist is.

In dit stadium kan de wielnaaf aanvullende stappen ondergaan, zoals reinigen, ontbramen of oppervlaktebehandeling om ervoor te zorgen dat deze aan de vereiste specificaties voldoet.

5. Eindinspectie en testen

Nadat het gietstuk uit de mal is gehaald, wordt de wielnaaf grondig geïnspecteerd en getest. Dit kan visuele inspectie op oppervlaktedefecten, dimensionale controles met behulp van coördinatenmeetmachines (CMM) en sterktetests omvatten. Voor kritische componenten zoals wielnaven kunnen ook niet-destructieve testmethoden (NDT), zoals ultrasoon testen of röntgeninspectie, worden gebruikt om te controleren op interne defecten.

Voordelen van het gebruik van gietvormen met differentiële druk in de wielnaaf

Het gebruik van drukverschilgieten mallen biedt tal van voordelen bij de productie van wielnaven. Hieronder vindt u enkele van de belangrijkste voordelen:

Toepassingen van gietvormen voor wielnaafdifferentiële druk

Wielnaven vervaardigd met behulp van drukverschilgietmatrijzen worden gebruikt in een breed scala aan toepassingen, waaronder:

• Passagiersvoertuigen : Lichtgewicht en duurzame wielnaven voor dagelijks gebruik in auto's, SUV's en cross-overs.
• Commerciële voertuigen : Zware wielnaven voor vrachtwagens, bussen en andere bedrijfsvoertuigen die verbeterde sterkte en prestaties vereisen.
• Race- en prestatievoertuigen : Lichtgewicht, zeer sterke wielnaven voor sportwagens, racevoertuigen en hoogwaardige toepassingen.
• Elektrische voertuigen (EV's) : Gespecialiseerde wielnaven voor EV's, waarvoor lichtere componenten nodig zijn zonder in te boeten aan sterkte of duurzaamheid.
